ISO 10642
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ISO 10642 | 20 | 120 | 111788 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ISO 10642 | 12 | 20 | 160776 |
ISO 10642 объединяет винты с потайной головкой и внутренним шестигранником. Винты с потайной головкой особенно практичны, когда необходимо полностью минимизировать риск получения травм от выступающих головок винтов. Благодаря соответствующей зенковке в материале, головка потайного винта полностью исчезает, получая абсолютно плоскую поверхность.
В отличие от крестовых или прямых щлицов, шестигранник обеспечивает безопасное завинчивание без риска соскальзывания инструмента. Используя шуроповерт можно приложить значительно более мощный крутящий момент, что позволяя быстро получить надежное соединение. Винты с потайной головкой ISO 10642 используются в машиностроении, строительстве, при изготовлении мебели. Благодаря большому ассортименту различных размеров по чрезвычайно выгодным ценам, винт ISO 10642 является одним из наиболее часто используемых типов винтов во всем мире.
Аналоги ISO 10642
| Стандарт | Отличия |
|---|---|
| DIN 7991 | Отсутствуют существенные различия |
| EN ISO 14582 | Отличие в форме шлица. В ISO 10642 шлиц — внутренний шестигранник, в EN ISO 14582 — с цилиндрической головкой с отверстием под ключ TORX. |
| DIN 963 (EN ISO 2009) | Основное отличие в форме шлица. В ISO 10642 шлиц — внутренний шестигранник, в DIN 963 (EN ISO 2009) — прямой шлиц. |
| DIN 965 (EN ISO 7046-1) | Основное отличие в форме шлица. В ISO 10642 шлиц — внутренний шестигранник, в DIN 965 (EN ISO 7046-1) — крестообразный шлиц. |

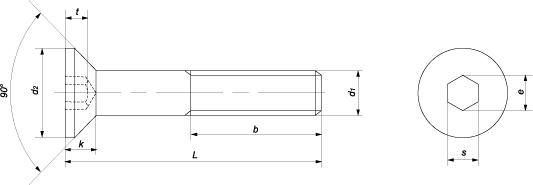

Схема стандарта ISO 10642
Таблица размеров винтов ISO 10642
|
Параметры винта |
Номинальный диаметр резьбы, d1 |
||||||||||
|
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
М20 |
||
|
Шаг резьбы, P |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
|
|
d2 |
мин. |
5,54 |
7,53 |
9,43 |
11,34 |
15,24 |
19,22 |
23,12 |
26,52 |
29,01 |
36,05 |
|
макс. |
6,72 |
8,96 |
11,2 |
13,44 |
17,92 |
22,4 |
26,88 |
30,8 |
33,6 |
40,32 |
|
|
k,макс. |
1,86 |
2,48 |
3,1 |
3,72 |
4,96 |
6,2 |
7,44 |
8,4 |
8,8 |
10,16 |
|
|
e, мин. |
2,303 |
2,873 |
3,443 |
4,583 |
5,723 |
6,863 |
9,149 |
11,429 |
11,429 |
13,716 |
|
|
s |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
10 |
12 |
|
|
t, мин. |
1,1 |
1,5 |
1,9 |
2,2 |
3 |
3,6 |
4,3 |
4,5 |
4,8 |
5,6 |
|
|
B, макс. |
18 |
20 |
22 |
24 |
28 |
32 |
36 |
40 |
44 |
52 |
|
|
Номинальная длина, l |
мин. |
6 |
6 |
6 |
8 |
10 |
12 |
20 |
30 |
20 |
40 |
|
макс. |
30 |
50 |
70 |
80 |
160 |
160 |
200 |
80 |
260 |
200 |
|
Все параметры в таблице указаны в мм.
Дополнительную информацию о технических характеристиках винта ISO 10642 можно получить у менеджеров компании.
Где купить винты ISO 10642 в Москве?
Все позиции, представленные в разделе «Винты ISO 10642», можно заказать с доставкой на официальном сайте СТРОЙМЕТИЗ. После совершения онлайн-платежа мы быстро привезем Ваш заказ по нужному адресу.
Купить винты с потайной головкой ISO 10642 у нас могут частные лица и организации, оптом или в розницу. Мы работаем напрямую с отечественными производителями или официальными представителями зарубежных брендов. У нас широкий ассортимент и выгодные цены. Предлагаем удобные способы оплаты и доставку.
