ГОСТ 17473-80
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 17473-80 | 10 | 30 | 164576 |
Винты ГОСТ 17473-80 с полукруглой головкой применяются в машиностроении, приборостроении, автомобилестроении, мебельной промышленности для соединения деталей машин и механизмов.

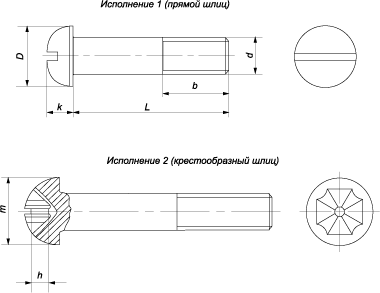

Схема стандарта ГОСТ 17473-80
Аналоги ГОСТ 17473-80
| Стандарт | Отличия |
|---|---|
| DIN 7985 | Существует различия в параметрах изделия. По форме шлица DIN 7985 (EN ISO 7045) соответствует ГОСТ 17473-80 (исполнение 2). |
| DIN 85 | Существует различия в параметрах изделия. По форме шлица DIN 85 (EN ISO 1580) соответствует ГОСТ 17473-80 (исполнение 1). |
Таблица размеров винтов ГОСТ 17473-80
|
Параметры винта |
Номинальный диаметр резьбы, d1 |
|||||||||||||||
|
М1,6 |
М2 |
М2,5 |
М3 |
М (3,5) |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
М18 |
М20 |
||
|
Шаг резьбы, P |
крупный |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
|
мелкий |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
|
|
Диаметр головки, D |
3 |
3,8 |
4,5 |
5,5 |
6 |
7 |
8,5 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
|
|
Высота головки, k |
1,1 |
1,4 |
1,7 |
2,1 |
2,4 |
2,8 |
3,5 |
4,2 |
5,6 |
7 |
8 |
9,5 |
11 |
12 |
14 |
|
|
Диаметр крестообразного шлица m |
- |
2 |
2,6 |
3 |
4,1 |
4,6 |
5,2 |
7 |
8,2 |
10,6 |
11,8 |
- |
- |
- |
- |
|
|
Глубина крестообразного шлица h, не более |
- |
1,2 |
1,3 |
1,7 |
1,8 |
2,2 |
2,8 |
3,2 |
4,6 |
5,6 |
6,8 |
- |
- |
- |
- |
|
|
Номер крестообразного шлица |
- |
0 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
4 |
4 |
- |
- |
- |
- |
|
|
Длина резьбы нормальная*, b |
9 |
10 |
11 |
12 |
13 |
14 |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
|
* ГОСТ предусмотрена возможность производства крепежа с удлиненной резьбовой частью. Все параметры в таблице указаны в мм.
Масса винтов ГОСТ 17473-80
|
Длина винта l, мм |
Теоретическая масса 1000 шт. винтов с крупным шагом резьбы, кг. при номинальном диаметре резьбы d |
||||||||||||||
|
М1,6 |
М2 |
М2,5 |
М3 |
М (3,5) |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
М18 |
М20 |
|
|
2 |
0,056 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
0,062 |
0,112 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
0,067 |
0,121 |
0,202 |
0,344 |
|
|
|
|
|
|
|
|
|
|
|
|
3,5 |
0,073 |
0,130 |
0,217 |
0,365 |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
0,079 |
0,139 |
0,232 |
0,387 |
0,527 |
0,763 |
|
|
|
|
|
|
|
|
|
|
5 |
0,090 |
0,157 |
0,261 |
0,430 |
0,585 |
0,840 |
|
|
|
|
|
|
|
|
|
|
6 |
0,101 |
0,175 |
0,290 |
0,474 |
0,644 |
0,916 |
1,580 |
|
|
|
|
|
|
|
|
|
7 |
0,112 |
0,193 |
0,320 |
0,517 |
0,702 |
0,993 |
1,702 |
2,643 |
|
|
|
|
|
|
|
|
8 |
0,123 |
0,211 |
0,349 |
0,560 |
0,761 |
1,069 |
1,824 |
2,818 |
|
|
|
|
|
|
|
|
9 |
0,135 |
0,229 |
0,378 |
0,604 |
0,819 |
1,146 |
1,946 |
2,993 |
|
|
|
|
|
|
|
|
10 |
0,146 |
0,247 |
0,407 |
0,647 |
0,878 |
1,222 |
2,068 |
3,167 |
|
|
|
|
|
|
|
|
11 |
0,157 |
0,265 |
0,437 |
0,690 |
0,936 |
1,299 |
2,191 |
3,342 |
|
|
|
|
|
|
|
|
12 |
0,168 |
0,283 |
0,466 |
0,734 |
0,995 |
1,375 |
2,313 |
3,516 |
7,003 |
|
|
|
|
|
|
|
13 |
0,180 |
0,301 |
0,495 |
0,777 |
1,053 |
1,451 |
2,435 |
3,691 |
7,318 |
|
|
|
|
|
|
|
14 |
0,191 |
0,319 |
0,525 |
0,820 |
1,112 |
1,528 |
2,557 |
3,866 |
7,634 |
|
|
|
|
|
|
|
16 |
|
0,355 |
0,583 |
0,907 |
1,229 |
1,681 |
2,802 |
4,215 |
8,264 |
|
|
|
|
|
|
|
18 |
|
0,391 |
0,642 |
0,994 |
1,346 |
1,834 |
3,046 |
4,564 |
8,896 |
15,190 |
|
|
|
|
|
|
20 |
|
|
0,701 |
1,080 |
1,463 |
1,987 |
3,290 |
4,914 |
9,526 |
16,190 |
|
|
|
|
|
|
22 |
|
|
0,759 |
1,167 |
1,580 |
2,139 |
3,535 |
5,263 |
10,157 |
17,190 |
25,020 |
|
|
|
|
|
25 |
|
|
0,847 |
1,297 |
1,756 |
2,369 |
3,901 |
5,787 |
11,104 |
18,680 |
27,200 |
39,96 |
|
|
|
|
28 |
|
|
|
1,427 |
1,931 |
2,598 |
4,268 |
6,311 |
12,050 |
20,180 |
29,370 |
42,93 |
|
|
|
|
30 |
|
|
|
1,514 |
2,048 |
2,751 |
4,512 |
6,660 |
12,681 |
21,180 |
30,820 |
44,91 |
62,77 |
|
|
|
32 |
|
|
|
|
2,166 |
2,904 |
4,756 |
7,009 |
13,311 |
22,170 |
32,260 |
46,89 |
65,42 |
|
|
|
35 |
|
|
|
|
2,341 |
3,133 |
5,123 |
7,533 |
14,258 |
23,670 |
34,430 |
49,85 |
69,40 |
89,30 |
|
|
38 |
|
|
|
|
|
3,363 |
5,490 |
8,057 |
15,204 |
25,160 |
36,600 |
52,82 |
73,38 |
94,20 |
|
|
40 |
|
|
|
|
|
3,516 |
5,734 |
8,407 |
15,835 |
26,160 |
38,050 |
54,80 |
76,03 |
97,20 |
129,40 |
|
42 |
|
|
|
|
|
|
5,978 |
8,755 |
16,465 |
27,160 |
39,500 |
56,78 |
78,68 |
100,80 |
133,60 |
|
45 |
|
|
|
|
|
|
6,345 |
9,280 |
17,412 |
28,660 |
41,670 |
59,74 |
82,66 |
105,80 |
139,80 |
|
48 |
|
|
|
|
|
|
6,711 |
9,803 |
18,358 |
30,150 |
43,840 |
62,71 |
86,64 |
110,70 |
146,00 |
|
50 |
|
|
|
|
|
|
6,956 |
10,152 |
18,989 |
31,150 |
45,290 |
64,68 |
89,29 |
114,00 |
150,20 |
|
55 |
|
|
|
|
|
|
|
11,025 |
20,566 |
33,640 |
48,910 |
69,63 |
95,92 |
122,20 |
160,50 |
|
60 |
|
|
|
|
|
|
|
11,899 |
22,143 |
36,130 |
52,520 |
74,58 |
102,55 |
130,50 |
170,90 |
|
65 |
|
|
|
|
|
|
|
|
23,720 |
38,630 |
56,140 |
79,52 |
109,19 |
138,70 |
181,30 |
|
70 |
|
|
|
|
|
|
|
|
25,297 |
41,120 |
59,760 |
84,47 |
115,81 |
146,90 |
191,70 |
|
75 |
|
|
|
|
|
|
|
|
|
|
63,380 |
89,42 |
122,44 |
155,20 |
202,10 |
|
80 |
|
|
|
|
|
|
|
|
|
|
67,000 |
94,35 |
129,07 |
163,40 |
212,40 |
|
85 |
|
|
|
|
|
|
|
|
|
|
70,610 |
99,30 |
135,70 |
171,60 |
222,80 |
|
90 |
|
|
|
|
|
|
|
|
|
|
|
104,24 |
142,34 |
179,90 |
233,20 |
|
95 |
|
|
|
|
|
|
|
|
|
|
|
|
148,96 |
188,10 |
243,60 |
|
100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
196,40 |
253,90 |
|
110 |
|
|
|
|
|
|
|
|
|
|
|
|
|
212,80 |
274,70 |
|
120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
295,40 |
Дополнительную информацию о технических характеристиках винта ГОСТ 17473-80 можно получить у менеджеров нашей компании.
