ГОСТ 7796-70
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 16 | 50 | 169161 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 10 | 45 | 102483 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 16 | 65 | 165778 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 16 | 65 | 134749 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 20 | 50 | 162533 |
Болты ГОСТ 7796-70 с шестигранной уменьшенной головкой применяются в монтаже дорожных ограждений и металлоконструкций.

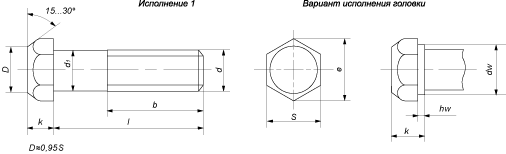

Схема стандарта ГОСТ 7796-70
Аналоги ГОСТ 7796-70
| Стандарт | Отличия |
|---|---|
| ГОСТ 7808-70 | Отличие в классе точности изготовления. Класс точности: B - ГОСТ 7796-70; A - ГОСТ 7808-70 |
Таблица размеров болтов ГОСТ 7796-70
|
Параметры болта |
Номинальный диаметр резьбы, d |
||||||||||||||
|
М8 |
М10 |
М12 |
M14 |
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
М36 |
М42 |
М48 |
||
|
Шаг резьбы, P |
крупный |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
|
мелкий |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
3 |
3 |
3 |
|
|
Размер под ключ, S |
12 |
14 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
50 |
60 |
70 |
|
|
Диаметр , d1 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
|
Высота головки, k |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
15 |
17 |
20 |
23 |
26 |
|
|
Диаметр описанной окружности e, не менее |
13,1 |
15,3 |
18,7 |
20,9 |
23,9 |
26,2 |
29,6 |
33 |
35 |
39,6 |
45,2 |
55,4 |
66,4 |
76,9 |
|
|
hw, не менее |
0,15 |
0,15 |
0,15 |
0,15 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,25 |
0,25 |
|
|
dw, не менее |
10,5 |
12,5 |
15,5 |
17,2 |
20,1 |
22 |
24,8 |
27,7 |
29,5 |
33,2 |
38 |
46,6 |
55,9 |
64,7 |
|
|
Длина резьбовой части, b |
L ≤ 125 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
- |
- |
|
125 < L ≤ 200 |
- |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
66 |
72 |
84 |
96 |
108 |
|
|
L > 200 |
- |
- |
49 |
53 |
57 |
61 |
65 |
69 |
73 |
79 |
85 |
97 |
109 |
121 |
|
Все параметры в таблице указаны в мм.
1 января 1991 года в ГОСТ 7796-70 было внесено изменение, предусматривающее возможность изготовления размеров М12, М14, М16, М24 со следующими изменениями в параметрах при неизменности остальных:
|
Параметры болта |
Номинальный диаметр резьбы d |
|||
|
М12 |
M14 |
M16 |
М24 |
|
|
Размер под ключ, S |
16 |
18 |
21 |
34 |
|
Диаметр описанной окружности e, не менее |
17,6 |
19,9 |
22,8 |
37,3 |
|
dw, не менее |
14,5 |
16,5 |
19,2 |
31,4 |
При необходимости учета данных параметров при заказе продукции с номинальным размером указанном в таблице просим уточнять у менеджеров данные параметры, а также вес таких изделий.
Масса болтов ГОСТ 7796-70
Вес размером М12, М14, М16, М24 указан в соответствии с параметрами их производства без изменений 1 января 1991 года.
|
