DIN 933 — шестигранные болты с полной резьбой
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
Фильтры
По наличию
Наличие
Фото
Товар
Стандарт
Диаметр
Длина
Артикул
Количество
Сумма с НДС
В наличии
14
150
111182
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 933 | 14 | 150 | 111182 |
шт.
шт.
Цена по запросу
25 шт. в 1 уп.
В наличии
24
120
132710
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 933 | 24 | 120 | 132710 |
шт.
шт.
Цена по запросу
33 шт. в 1 уп.
Показано: 1—50 из 3358
Шестигранные болты DIN 933 (ГОСТ 7798) – метрический крепеж с крупной резьбой по всей длине стержня. Это один из самых универсальных и часто используемых метизов в узлах машин, при сборке металлоконструкций, а также в строительстве совместно с анкерами с внутренней резьбой. Может комплектоваться плоской или пружинной шайбой.
Возможные характеристики:
- Диаметры: 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 24, 27, 30, 42 мм;
- Длины: 8, 10, 12, 14, 16, 20, 22, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 180, 200 мм;
- Классы прочности: 4.8, 5.8, 8.8, 10.9, 12.9, А2, А2-70, А4-70, А4-80;
- Материалы: латунь, сталь, нержавеющая сталь;
- Покрытия: без покрытия, цинк;
- Резьба: полная;
- Шаг резьбы: крупный;
- Толщина покрытия: 0 мкм, 6 мкм, 9 мкм;
- Страны-производители: Россия, Китай, Вьетнам, Малайзия.
Аналоги DIN 933
| Стандарт | Различия |
|---|---|
| ISO 4017 | В стандарте ISO новый размер под ключ (M10, 12, 14, 22). Отсутствуют различия в остальных размерах. |
| ГОСТ Р ИСО 4017-2013 | Практически полностью совпадают. Существуют незначительные различия в отдельных параметрах. |
| ГОСТ 7798-70 | DIN 933 (EN ISO 4017) болт с полной резьбой. По этой причине основное различие связано с длиной резьбовой части. По тем типам размеров в ГОСТ 15589-70, где резьбовая часть соответствует длине болта DIN 933 (EN ISO 4017) может быть использован в качестве полного аналога. |
| ГОСТ 7805-70 | DIN 933 (EN ISO 4017) болт с полной резьбой. По этой причине основное различие связано с длиной резьбовой части. По тем типам размеров в ГОСТ 15589-70, где резьбовая часть соответствует длине болта DIN 933 (EN ISO 4017) может быть использован в качестве полного аналога. |
| ГОСТ 15589-70 | DIN 933 (EN ISO 4017) болт с полной резьбой. По этой причине основное различие связано с длиной резьбовой части. По тем типам размеров в ГОСТ 15589-70, где резьбовая часть соответствует длине болта DIN 933 (EN ISO 4017) может быть использован в качестве полного аналога. |
| DIN 931 | Основное отличие в длине резьбовой части болта. DIN 931 (EN ISO 4014) — болт с неполной резьбой в отличие от DIN 933 (EN ISO 4017), где резьбовая часть по всей длине болта. |
| DIN 601 | Основное отличие в длине резьбовой части болта. DIN 601 (EN ISO 4016) — болт с неполной резьбой, в отличие от DIN 933 (EN ISO 4017), где резьбовая часть по всей длине болта. |
| DIN 960 | Соответствует изделиям, изготовленным согласно DIN 933 с мелким шагом резьбы. Существуют незначительные расхождения в параметрах |
| DIN 961 | Соответствует изделиям, изготовленным согласно DIN 933 с мелким шагом резьбы. Существуют незначительные расхождения в параметрах |

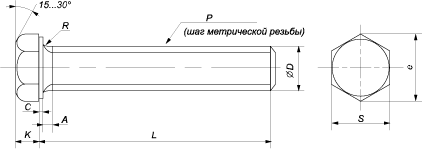

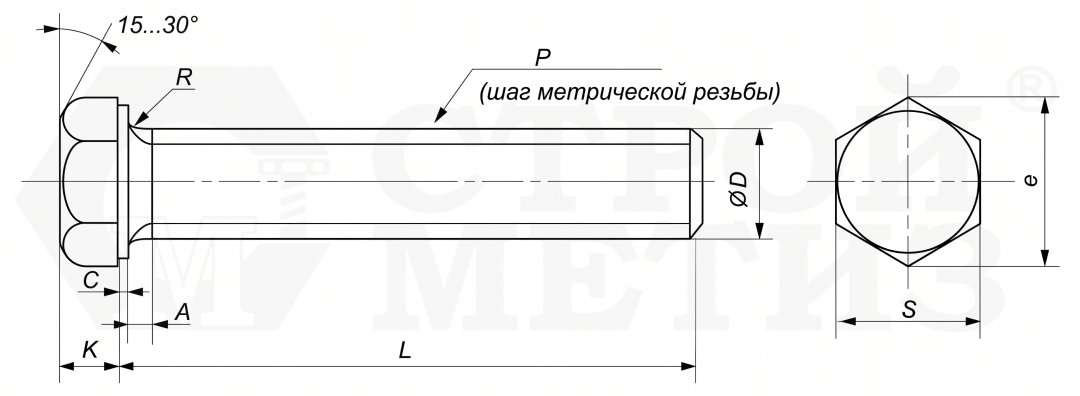

Схема стандарта DIN 933
Таблица размеров болтов DIN 933 (EN ISO 4017)
| Параметры болта | Номинальный диаметр резьбы D | ||||||||||||||||||||
| М3 | М4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | М18 | М20 | М22 | М24 | М27 | М30 | M36 | М42 | М48 | М56 | М64 | ||
| Шаг резьбы, P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| Высота головки, K | 2 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 | |
| C | мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
| макс. | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
| R | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
| A макс. | 1,5 | 2,1 | 2,4 | 3 | 4 | 4,5 | 5,3 | 6 | 6 | 7,5 | 7,5 | 7,5 | 9 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 | 28 | |
| Диаметр описанной окружности e, не менее | DIN 933 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| ISO 4017 | 17,77 | 20,03 | 23,36 | 37,72 | |||||||||||||||||
| Размер под ключ, S | DIN 933 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| ISO 4017 | 16 | 18 | 21 | 34 | |||||||||||||||||
| Длина болта, L | Мин. | 5 | 6 | 6 | 6 | 8 | 10 | 12 | 20 | 20 | 30 | 20 | 40 | 30 | 45 | 40 | 50 | 90 | 100 | 110 | 120 |
| Макс. | 50 | 60 | 100 | 150 | 200 | 220 | 240 | 200 | 240 | 80 | 340 | 120 | 220 | 200 | 300 | 200 | 200 | 200 | 200 | 200 | |
Все параметры в таблице указаны в мм.
Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.
Где купить болты DIN 933 в Москве?
Все позиции, представленные в разделе «Болты DIN 933 с шестигранной головкой», можно заказать с доставкой на официальном сайте компании Стройметиз. После совершения онлайн-платежа мы быстро привезем ваш заказ по нужному адресу.
Купить болты DIN 933 с полной резьбой у нас могут частные лица и организации, оптом или в розницу. Мы работаем напрямую с отечественными производителями или официальными представителями зарубежных брендов. У нас широкий ассортимент и выгодные цены. Предлагаем удобные способы оплаты и доставку по Москве.
