DIN 6923
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 3 | 174264 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 3 | Цинковое 6 мкм | 127849 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 3 | Цинковое 6 мкм | 133539 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | Цинковое 6 мкм | 125175 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | Цинковое 6 мкм | 122491 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | 126527 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | Цинковое 6 мкм | 104003 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | Цинковое 6 мкм | 141413 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | 126528 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | Цинковое 6 мкм | 159948 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 164310 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 141415 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 142337 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 128683 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 172039 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 102504 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 103270 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 104938 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 200828 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 202739 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 156319 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | ТД цинк 6-9 мкм | 197295 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 126384 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 114607 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 141416 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 177022 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 128697 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 102505 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 103271 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Желтый цинк 6 мкм | 179174 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 104939 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 200069 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | 121823 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | Цинковое 6 мкм | 141409 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | Цинковое 6 мкм | 141410 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | 134693 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | 128526 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | 150476 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | 139524 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | Цинковое 6 мкм | 115644 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | Цинковое 6 мкм | 129936 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | Цинковое 6 мкм | 198491 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | Цинк-ламельное (flZn - 480ч.) | 194537 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 12 | Цинковое 6 мкм | 117387 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 12 | Цинковое 6 мкм | 141411 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 12 | Цинковое 6 мкм | 141412 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 12 | 134694 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 12 | 177021 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 12 | 150478 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 12 | Цинковое 6 мкм | 131268 |
Гайки с фланцем DIN 6923 применяются в особо ответственных соединениях, обеспечивая надежное крепление. Шестигранные гайки DIN 6923 отличаются коническим расширением на одной стороне, благодаря которому:
-
увеличивается площадь контакта с опорной поверхностью;
-
снижается удельное давление на сжимаемую деталь;
-
не образуется вмятина в месте опирания;
-
крепеж надёжно фиксируется в затянутом положении.
Кроме того, самопроизвольному откручиванию гайки препятствуют насечки на торце фланца, поэтому можно обойтись без пружинных шайб или других способов фиксации резьбового соединения.

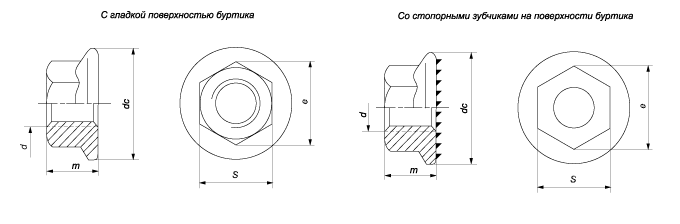

Схема стандарта DIN 6923
Аналоги DIN 6923
| Стандарт | Примечание |
|---|---|
| EN 1661 | Стандарт EN 1661 распространяется на гайки с крупным шагом резьбы. В стандарте новый размер под ключ (M10, М12, М14). Отсутствуют существенные различия в остальных размерах. |
| EN 14218 | Стандарт EN 14218 распространяется на гайки с мелким шагом резьбы. В стандарте новый размер под ключ (M10, М12, М14). Отсутствуют существенные различия в остальных размерах. |
Таблица размеров гаек DIN 6923
Крупный шаг резьбы
|
Параметры гайки |
Номинальный диаметр резьбы, d |
|||||||||
|
М4 |
М5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
М20 |
||
|
Шаг резьбы, P |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
|
|
Высота гайки, m |
4,65 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
|
|
Диаметр буртика, dc |
10 |
11,8 |
14,2 |
17,9 |
21,8 |
26 |
29,9 |
34,5 |
42,8 |
|
|
Диаметр описанной окружности e, не менее |
7,66 |
8,79 |
11,05 |
14,38 |
17,77 |
20,03 |
23,36 |
26,75 |
32,95 |
|
|
Размер под ключ, S |
DIN 6923 |
7 |
8 |
10 |
13 |
15 |
18 |
21 |
24 |
30 |
|
EN 1661 |
16 |
18 |
21 |
|||||||
Мелкий шаг резьбы
|
Параметры гайки |
Номинальный диаметр резьбы, d |
||||||
|
M8 |
M10 |
M12 |
M14 |
M16 |
М20 |
||
|
Шаг резьбы, P |
1 |
1 |
1,25 |
1,5 |
1,5 |
1,5 |
|
|
1,25 |
1,5 |
||||||
|
Высота гайки, m |
8 |
10 |
12 |
14 |
16 |
20 |
|
|
Диаметр буртика, dc |
17,9 |
21,8 |
26 |
29,9 |
34,5 |
42,8 |
|
|
Диаметр описанной окружности e, не менее |
14,38 |
17,77 |
20,03 |
23,36 |
26,75 |
32,95 |
|
|
Размер под ключ, S |
DIN 6923 |
13 |
15 |
18 |
21 |
24 |
30 |
|
EN 1661 |
16 |
18 |
21 |
||||
Все параметры в таблице указаны в мм.
Дополнительную информацию о технических характеристиках гаек DIN 6923 можно получить у менеджеров нашей компании
Где купить гайки DIN 6923 в Москве?
Все позиции, представленные в разделе «Гайки с фланцем DIN 6923», можно заказать с доставкой на официальном сайте СТРОЙМЕТИЗ. После совершения онлайн-платежа мы быстро привезем Ваш заказ по нужному адресу.
Купить гайки с фланцем у нас могут частные лица и организации, оптом или в розницу. Мы работаем напрямую с отечественными производителями или официальными представителями зарубежных брендов. У нас широкий ассортимент и выгодные цены. Предлагаем удобные способы оплаты и доставку.
